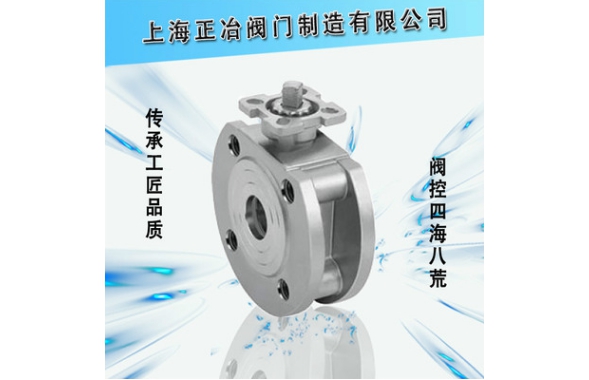

Q71F對夾式球閥
 |
 |
 |
Q71F對夾式球閥/Q671F氣動對夾式球閥/Q971F電動對夾式球閥與普通球閥相比，具有結構長度短、重量輕、安裝方便、節省材料等顯著的優點。此外，對夾式球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。根據用戶需要，可設有防靜電結構。設置了90°開關帶孔定位片，根據需要可以加鎖，防止誤操作。
 |  |
| 氣動對夾式球閥 | 電動對夾式球閥 |
對夾式球閥 產品用途
對夾式球閥適用于Class150、PN1.0～2.5MPa，工作溫度 29~180℃(密封圈為增強聚四氟乙烯)或 29~300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。
適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。
適用溫度：-20～150～300℃
驅動方式：手動、氣動、電動等。
公稱壓力：1.6～2.5MPa
對夾式球閥 主要零件材料
序號NO | 零件名稱 | 材質 | |
1 | 閥體 | 不銹鋼CF8M/CF8 | 碳鋼WCB |
2 | 球 | 不銹鋼316/304 | 不銹鋼SS304 |
3 | 密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
4 | 閥桿 | 不銹鋼316/304 | 不銹鋼SS304 |
5 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
6 | 定位鎖 | 不銹鋼304 | 不銹鋼SS304 |
7 | 手柄 | 不銹鋼304 | 不銹鋼SS304 |
8 | 閥桿螺母 | 不銹鋼304 | 不銹鋼SS304 |
9 | 填料壓蓋 | 不銹鋼304 | 不銹鋼SS304 |
10 | 手柄套 | 塑料 | 塑料 |
11 | 密封瓶帽 | 不銹鋼316/304 | 不銹鋼SS304 |
12 | 墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
對夾式球閥 主要外形尺寸
SIZE | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | 21/2" | 3" | 4" | 5" | 6" | 8" |
d | 15 | 20 | 25 | 29 | 38 | 62 | 76 | 92 | 110 | 145 | 195 | |
L | 32 | 38.5 | 45 | 55 | 62 | 72 | 95 | 120 | 145 | 200 | 225 | 275 |
D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
D2 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
H | 62 | 70 | 79 | 86 | 92 | 102 | 158 | 172 | 187 | 200 | 240 | 278 |
E | 110 | 125 | 135 | 150 | 150 | 180 | 250 | 300 | 350 | 650 | 840 | 1000 |
b | 14 | 14 | 16 | 16 | 18 | 20 | 22 | 24 | 24 | 26 | 26 | 28 |
z-d1 | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-20 |
f | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
